冷风式干燥设备系统 诚招全国经销商
产品详情

   整一个冷风干燥机设备系统是由保温库房、冷风干燥机主机、自动控制系统、新风系统、冷却系统、立式离心泵、推车托盘、循环风机组成。

  通过这整一个完整的体系,最终实现对物料食品的烘干,达到相应的干燥要求。

冷风干燥设备系统组件


一、保温库房

保温库房

保温库房是摆放所需烘干产品的地方,它是构成热泵冷风干燥系统的重要组成部分之一。库房一般采用聚氨酯双面彩钢建成,一般烘干一吨鱼类需要20平米左右的大小。

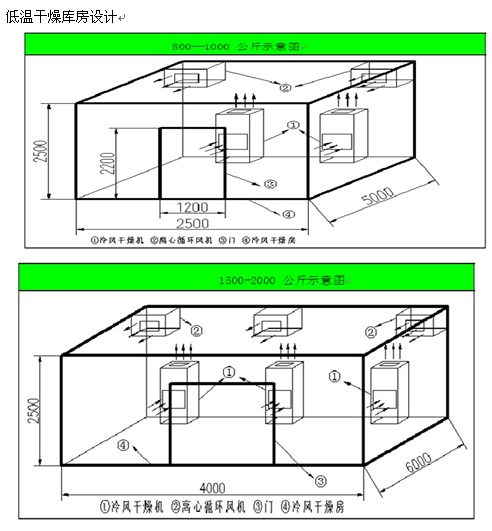

保温库房结构示意图

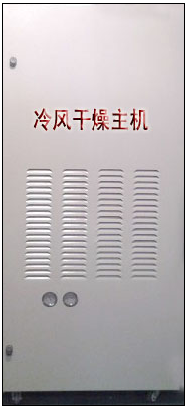

二、欧易隆冷风干燥主机

热泵冷风干燥系统核心部件——主机,它也称之为整个冷风干燥系统的心脏。冷风干燥系统的主机型号主要有2种,分别为5-40度的 LCFZR-10/s5-50度的 RCFZR-10/s

LCFZR-10/s型号机身尺寸:770*470*1612mm

RCFZR-10/s型号机身尺寸:900*620*1930mm

主机主要参数

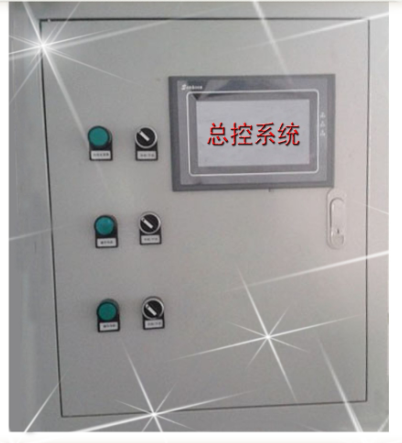

三、自动化控制系统

自动化控制系统主要由7寸触摸屏网络控制板开关电源接触器过热过载装置等组成。其功能主要是可以通过显示触屏来控制调节温度和湿度。

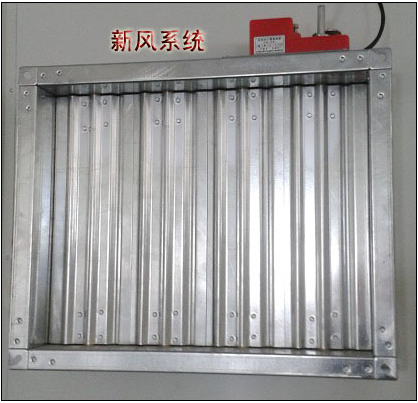

四、新风系统

新风系统其主要由排湿风机电动风阀控制电路构成,送风和排风由一台主机完成,主机内部加了一个热交换模块,可快速吸热和放热,保证了空气之间充分的热交换,从而达到回收冷量和热量的目的。

1.    电动风阀采用D941w型电动调节风阀

         电动风阀参数表

公称通径DN(mm)

DN50~DN2000

公称压力(Mpa)

0.1   0.25  0.6

阀芯转角

0°~70°

作用形式

电开式或电闭式

允许压差(Mpa)

0.6

电源电压

AC220V、AC380V

信号范围

0~10mA


五、冷却系统

冷却系统主要是由冷却塔立式离心泵构成的,其主要的目的是降低库房温度,使库房达到设定的低温温度。

1.    冷却塔采用BNB-5型号冷却塔。

BNB-5型号冷却塔参数表:

型号

BNB-5

流量

5m3/h

直径

0.9m

功率

0.25kw

高度

1.65m

干重

65kg

进水管径

32mm

出水管径

40mm

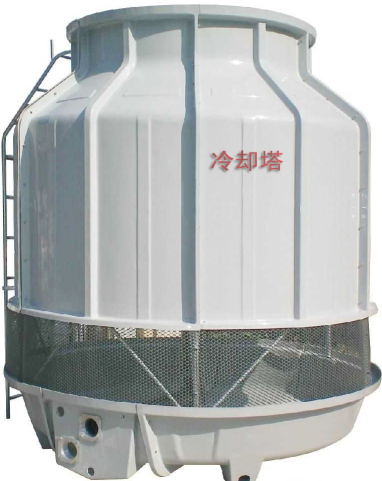

冷却塔

冷却塔


2.    立式离心泵采用AYL32-125型号

32-125型号离心泵参数:

泵型号

流量Q

杨程

H

效率

η%

电机功率

PKW

转速

R/min

必须汽蚀余量

(NPSH)r(m)

重量

KG

m3/h

L/s

32-125

5

1.39

20

44

0.75

2900

2.3

32

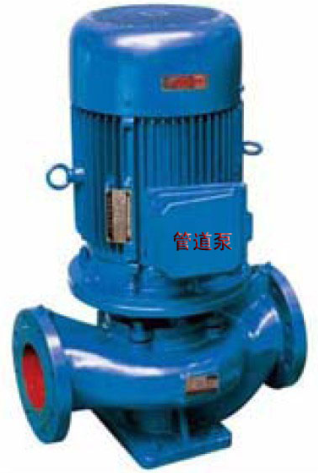

立式离心泵

      立式离心泵

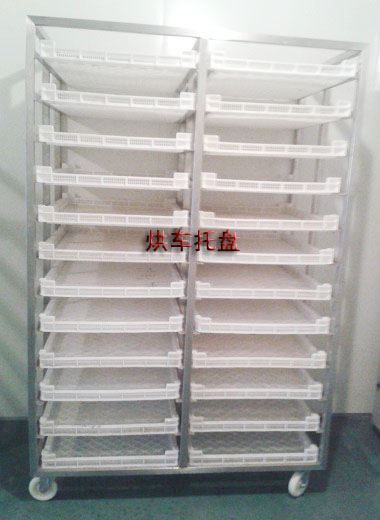

六、推车托盘

1.  推车采用304不锈钢制成,耐高温800度,具有加工性能好,韧性高的特点。

挂式车体尺寸:2000*1000*900mm,型号:HC001



                            烘车

2.  托盘采用PE材料制成,PE无臭,无毒,手感似蜡,具有优良的耐低温性能,化学稳定性好,能耐大多数酸碱的侵蚀。

托盘大小尺寸:815*600*60mm,型号:TP001

托盘

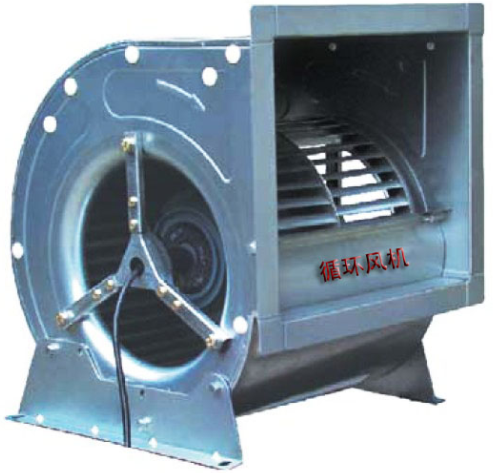

七、循环风机

循环风机的作用是通过加快库房的空气流动速度,从而降低产品干燥所需要的时间,风机型号为DF2.25aA

风机型号参数表:

型号

DF2.25aA

功率

0.45/0.55KW

循环风量

3000/4000m3/h

全压

400Pa

以上七大部件系统就是欧易隆热泵冷风干燥系统的主要组成部分。通过各个部分系统的功能配合,来达到低温快速干燥产品的目的,从而组成了热泵冷风干燥系统。

整个热泵冷风干燥系统的示意图:

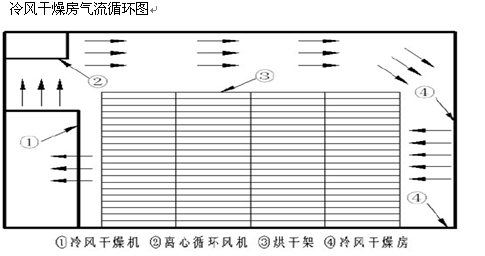

                                    图一

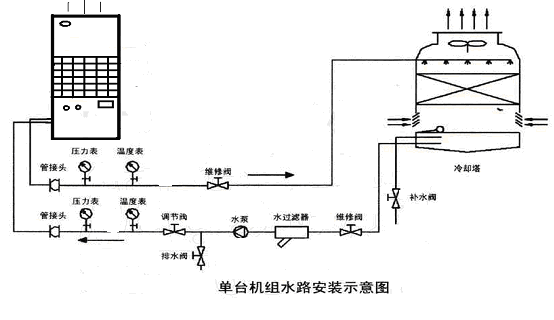

图二

图一中①冷风干燥主机  ②循环风机  ③烘车托盘  ④保温库房

图二中为冷风干燥主机与冷却塔的连接形成的冷却系统


  欧易隆的冷风干燥机设备系统基本就是这样,我们是专业的干燥机设备厂家,在售后、质量等环节都有严格的要求保障,确保对每一位客户负责。干燥机价格也是业内性价比比较高的厂家,同时公司拥有烘干设备实验室,可以为客户先提供烘干试验。
